主拉變頻器實際上只作一個簡單的調速,但需要輸出頻率變化信號(即模擬量AO輸出信號,AO功能選擇為輸出頻率)作為收線變頻器速度基準。收線拉絲機根據主機發出的信號以及擺桿位置反饋電壓信號計算同步輸出頻率,計算時要考慮適應主機不同速度,收線盤不同盤徑,擺桿不同位置的情況。
放線電機與收線電機分別由兩臺變頻器控制。放線變頻器通過外部模擬量調節轉速,收線變頻器由放線變頻器的頻率變化輸出信號、張力擺桿反饋信號,經模擬量調節后控制收線變頻器。隨著收線筒卷徑的變化張力擺桿的反饋信號也隨著變化,這個信號與放線變頻器模擬AO輸出信號構成模擬量兩路輸入信號,經模擬量輔助相加后,使絲線保持一定的線速度。
由于收線電機在模擬量模式控制下,能自動實現與主拉同步,擺桿的位置也基本保持在中間位置,從某種意義上講也保證了收線的張力恒定。

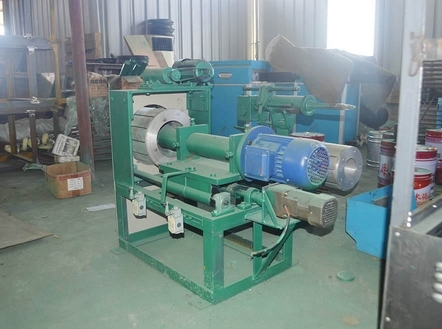

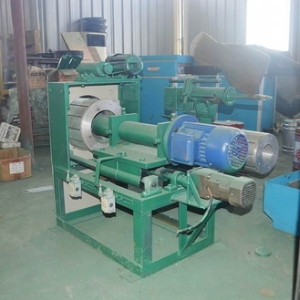

雙變頻拉絲機工作原理
雙變頻拉絲機工作原理 2020-1-4 本文被閱讀 2364 次
